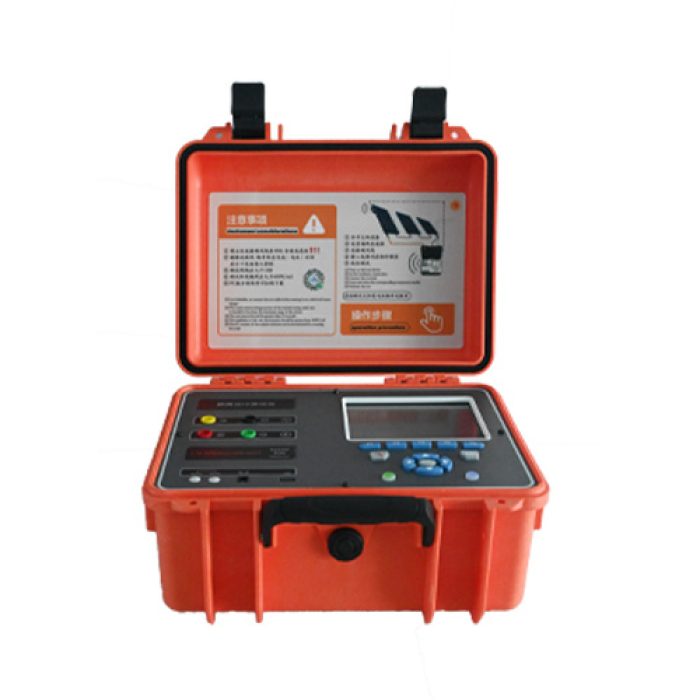

便攜式IV測試儀（LXPV32）

便攜式IV測試儀為標準組串式功率測試儀，可精準的完成單組件到組串的功率檢測以及IV曲線測試，STC下的標準功率轉化率，以及光伏電站系統PR值測試。中文版系統操作便捷，攜帶方便，且配備高精度輻照度計與溫度傳感器，快速精準的檢測效率可作為第三方檢測機構與電站運維的首選型號。

便攜式IV測試儀LXPV32國產化配置，中文操作界面，一鍵式檢測模式，操作簡單，攜帶便捷，售后時效成本與維護成本更是遠超進口配置。

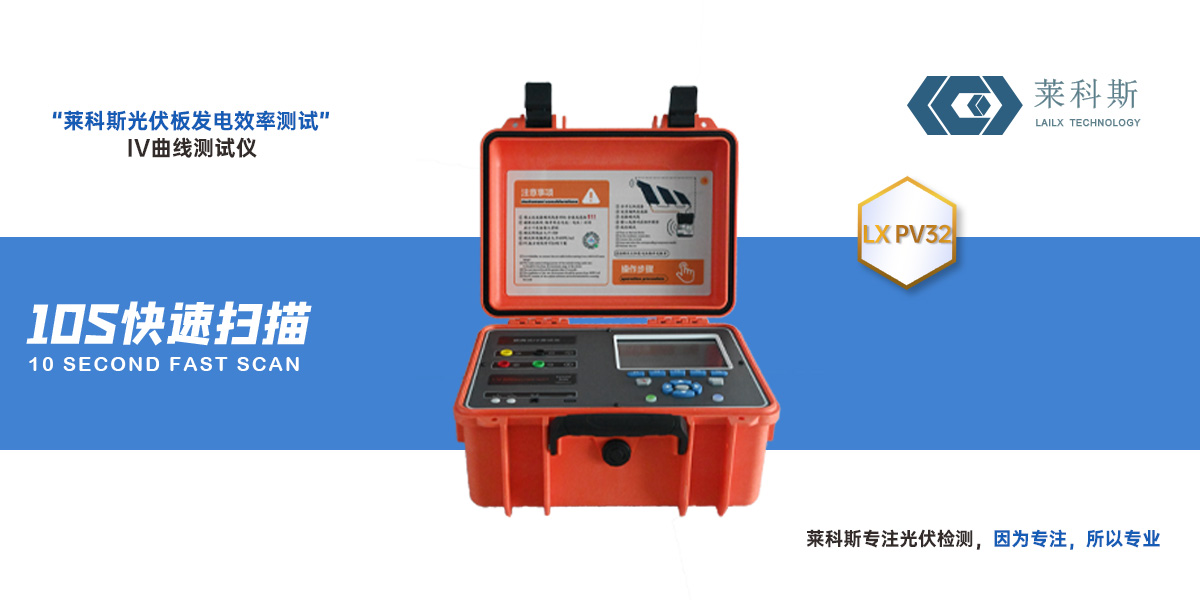

便攜式IV測試儀LXPV32采用一體式封裝機體，操作簡單，中英文界面功能說明清晰，一鍵式檢測數據導出，單塊組件/組串檢測速度10秒完成，設備內置多種光伏電池板規格數據，一鍵導入，減少不同規格組件切換檢測的繁瑣。

 技術特點：

◎ 便攜式IV測試儀主機與探頭之間采用無線連接，提供最大100米的無線通信連接功能，使您的測試更便捷、方便。
◎ 提供擁有專利技術的探頭盒與溫度探頭安裝支架，能夠方便快速的將探頭 安裝在電池板上。
◎ 提供獨有的條碼掃描功能，實現組件智能識別。
◎ 高亮、陽光下可視彩色液晶顯示，觸摸屏加鍵盤操作，包含豐富的外設接 口，提供非同一般的操作體驗。便攜式IV測試儀機內存儲器可存儲超過2000幅測試波形，并 內置SD卡插槽，支持存儲空間擴容。
◎ 采用WINCE圖形系統，多國語言可選，貼心的菜單設計，讓您能夠迅速掌 握儀器的各項功能。
◎ 提供用戶分析軟件，可以通過用戶端同步軟件通過USB線纜將主機內存儲 數據拷貝到PC 機上進行分析并打印輸出。

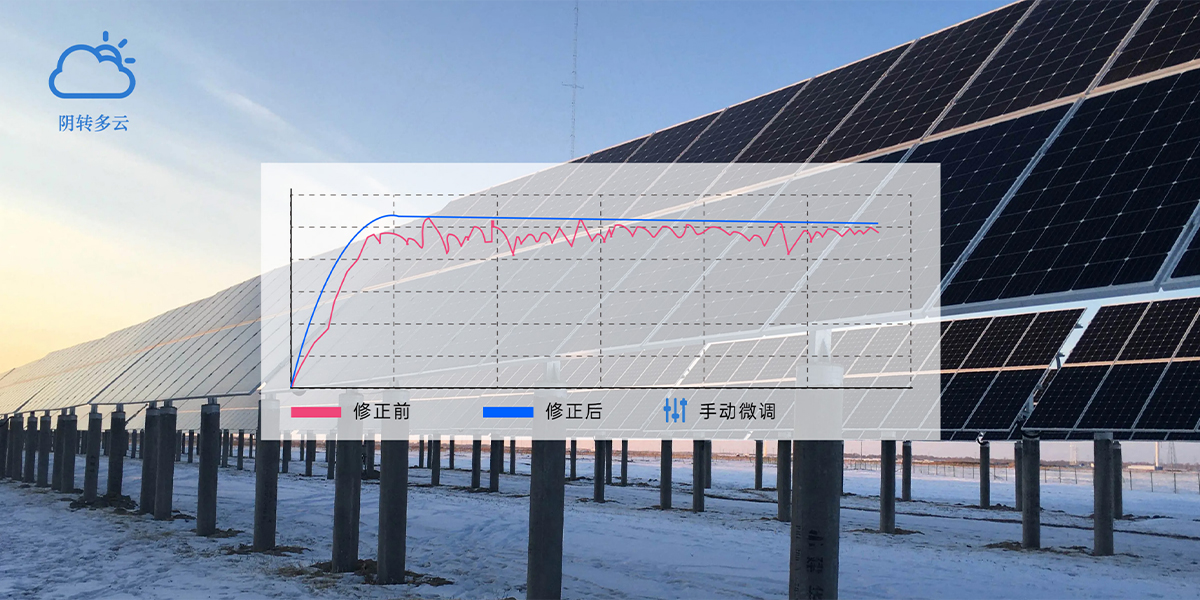

◎ 室外低照度伏安特性測試，并提供標準STC測試條件修正。如果用戶需要，便攜式IV測試儀 可提供計量服務，出具計量證書。
◎ 內置豐富的太陽能電池組件修正模型數據庫，覆蓋大多數組件生產商的產品，為測試結果的轉換比對提供參考，并為用戶提供了全面的參數設置功能， 方便用戶手動添加測試修正模型。
◎ 便攜式IV測試儀內部具備高壓隔離電源設計，為用戶提供可靠的安全保障。寬電壓測試范 圍，最大開路電壓測試到1500V，并提供高達30kW的光伏陣列測試功能。
◎ 自動量程切換功能，帶過壓過流保護，并提供可設定的自動連續測試功能
◎ 便攜式IV測試儀內置大容量可更換鋰離子電池，為測試提供充足電力。
◎ 具備環境溫度檢測、電池板溫度檢測、太陽輻照度檢測等環境監測功能， 并提供用戶可選的輻照度計量證書。

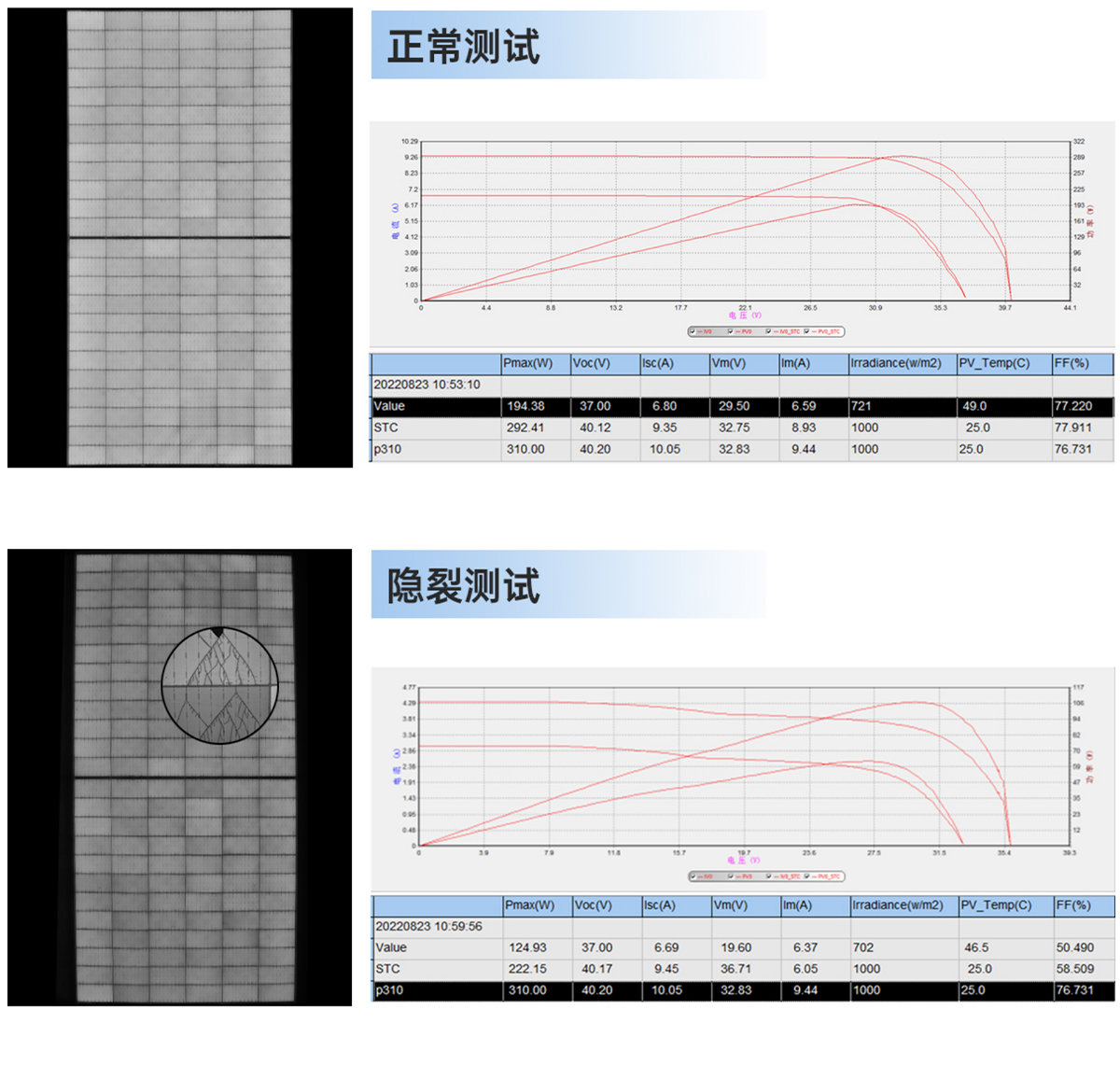

◎ 可測量參數： I-V曲線，P-V曲線，短路電流，開路電壓，峰值功率，峰值 功率點電壓、電流，定電壓點電流，填充因子，轉換效率，串聯電阻，并聯電 阻，太陽電池溫度，環境溫度、輻照度。
◎ PV32便攜式IV測試儀具備獨特的組件發電量測試功能，能夠適應目前 歐盟采用的IEC61853規定的組件鑒定測試，或用于當?shù)厝照召Y源監測。測試儀還提供高達400點的高分辨率測試模式及符合Modbus/tcp協議的以太網監視功能，適應科學研究需要。
◎ 便攜式IV測試儀具備獨特的補償設計，可真正支持光伏電池片的戶外 驗證，適應還未工程化應用的實驗階段光伏電池戶外性能測試。

性能優勢

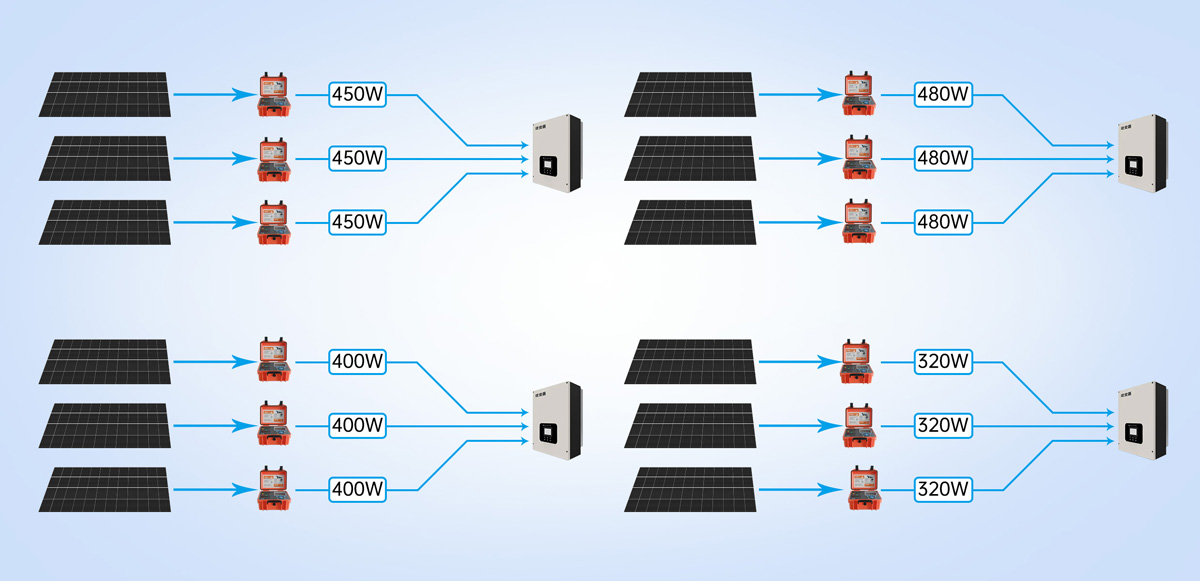

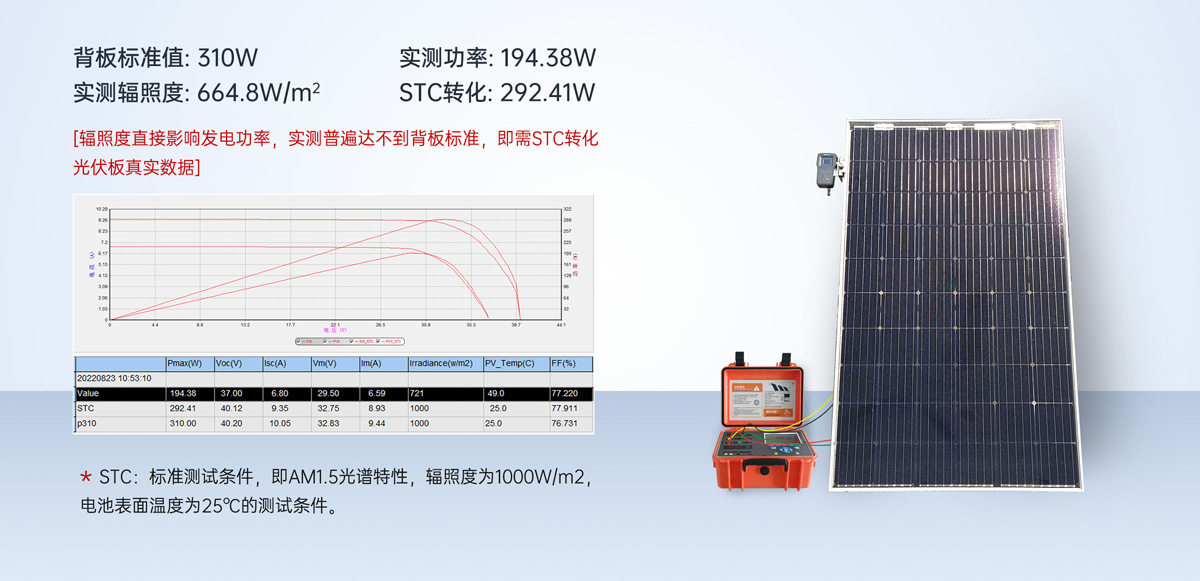

• STC標稱參數轉化測試：IV測試，匹配當前95%以上光伏電池板規格，更快速的切換不同規格組件參數，并?動計算出電池板當前發，電效率以及轉化率，幫助?戶更精準的知悉組件真實參數。

符合標準

◎ IEC 61215 -2005 地面用晶體硅光伏組件－設計鑒定和定型
◎ IEC 61646-2008 地面用薄膜電池設計與鑒定規范
◎ CGC/GF003.1:2009 并網光伏發電系統工程驗收技術規范第 1 部分： 電氣設備
◎ GB4793.1-2007/IEC 60010-1 測試、控制和實驗室用電氣設備的安全 要求
◎ IEC 60904-2 2007 標準太陽電池的要求
◎ IEC 60891-2009 光伏器件的 I-V 實測特性的溫度和輻照度修正方法
◎ IEC 61853-2011 光伏器件性能測試和能量等級
◎ 通過 CE 及 ROHS認證
◎ 經過中國計量科學研究院權威驗證，電壓、電流測試準確性均優于0.2%， 達到并超過產品指標要求。

規格參數

（1）在25攝度標準測試環境下測試

（2）轉換到STC下最功率準確性治標是在穩定輻照度≧700W/m2，光譜滿AM1.5條件下測的，在實驗室

條件下該指標般在2%以內。現場測試時，請在太陽光照穩定條件下進行IV曲線測試，并確保輻照度探頭與穩定探頭安裝可靠，否則會因為輻照度測試偏差及溫度偏差造成較的轉換誤差。
